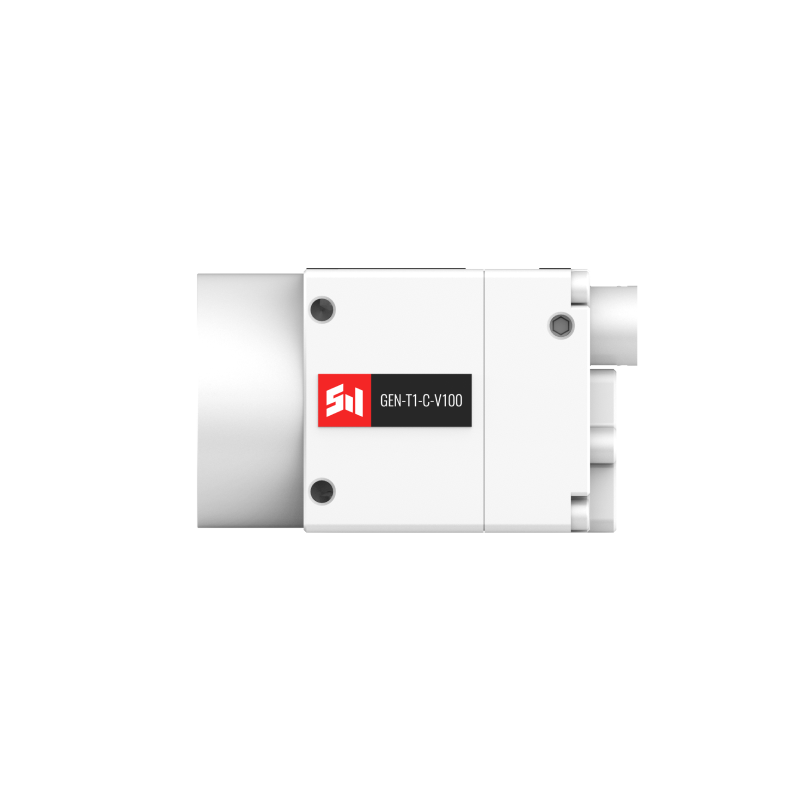

SG系列网口工业相机

SG系列千兆工业面阵相机，产品具有如下特色：

千兆网传输（最高速度1Gbps）
通用固定孔、体积小巧
支持POE供电（符合IEEE 802.3at标准）
大容量帧缓存，包重传技术，保证传输可靠与实时
支持2、GenICam
内置ISP，支持伽玛、对比度、LUT，减少主机CPU消耗
支持DHCP、LLA、自动跟随网卡模式
自适应巨型帧调整，即插即用

产品状态：正常供应

分类： IO成套配件, 产品系列, 工业相机, 机器视觉硬件, 输入/输出&附件（I/O）

参数

资料&下载

型号	SG2001-0130 彩色130万像素千兆工业相机
性能参数
传感器类型	CMOS,全局快门
分辨率	1280×1024
Sensor靶面尺寸	1/2.7″，对角线6.5mm
像元尺寸	4μm×4μm
黑白/彩色	彩色
最大帧率	93FPS@1280×1024 RGB24
动态范围	68.5 dB
位深	最大12bit
增益	1x～15.5x；步进 0.2x
曝光时间	3μs~10sec，步进1μs
曝光模式	支持自动曝光/手动曝光/单次曝光
输出图像格式	RGB24
像素合并(BIN)	无
触发模式	硬件触发，软件触发
图像缓存	1Gbit
ISP功能	对比度、LUT、Gamma、降噪，支持水平、垂直镜像
电气特性
数据接口	1000Mbps网口， RJ45连接器带固定螺丝孔
I/O接口	1路光耦输入，1路光耦输出，1路双向IO（无光耦隔离）
供电	POE供电或DC 12-24V（±10%）供电
典型功耗	2.2W@24VDC
结构及环境参数
镜头接口	C口，光学后焦17.5mm
IO及电源接口	6芯工业圆形连接器
滤光片	380nm-650nm带通滤光片
外形尺寸	29mm×29mm×31.5mm（不包含镜头接口）
重量	约51.6g
IP防护等级	IP40（正确安装镜头以及线缆的前提下）
温度	工作温度：-10℃~50℃，存储温度：-20℃~70℃
湿度	5% ~ 90%RH（无凝结）
软件与协议
软件	SDK开发包，及相关演示/校正软件BasedCam3
操作系统	Windows7/10 32/64bit；PC Linux 32/64bit
协议/标准	GigE Vision V1.2，GenICam
兼容软件	NI MAX，Halcon，VisionPro，MV Viewer，MVS
