SRC系列IO产品

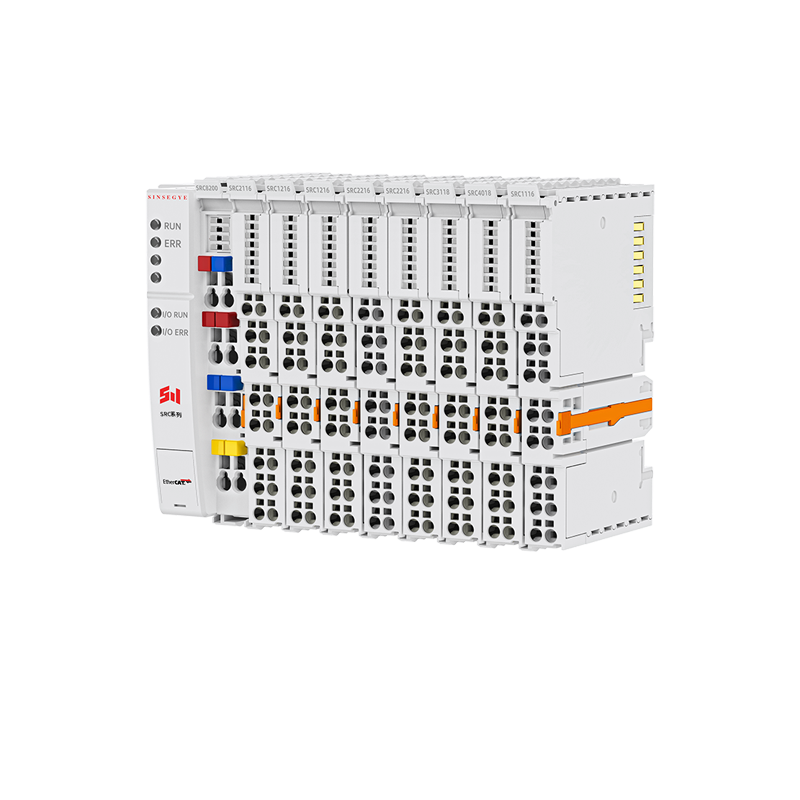

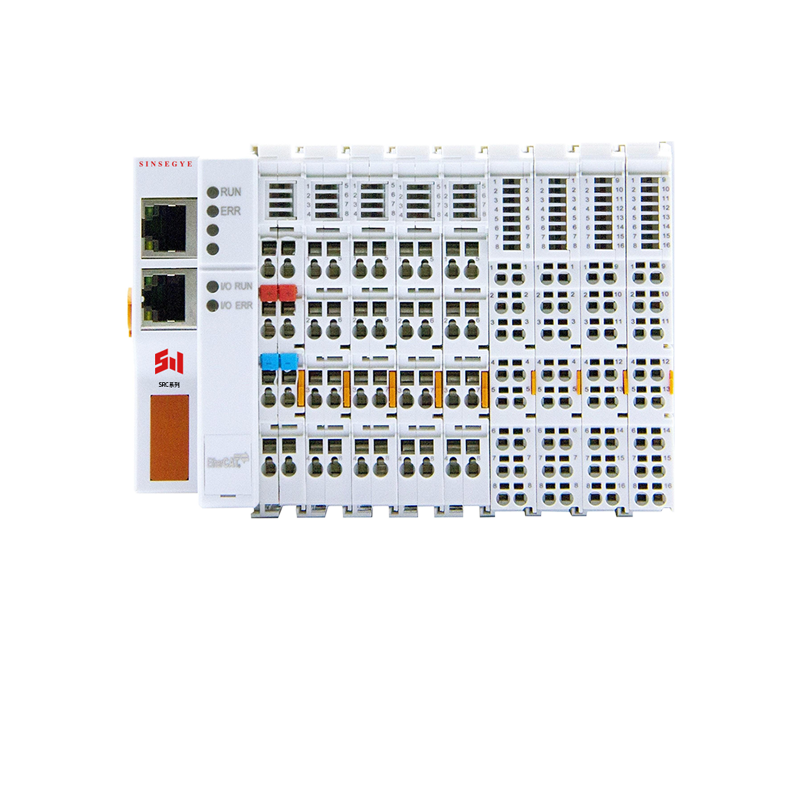

SRC系列插片式I/O模组采用耦合器模块、电源模块和I/O模块组合的结构。耦合器将可扩展的I/O模块连接到实时工业以太网系统，背板采用S-Link总线，耦合器模块负责现场总线通讯，从而实现了各种I/O模块与耦合器/控制器实时交换数据的功能。

SRC系列模块种类丰富、实时性高，为用户高速数据采集、优化系统配置、简化现场配线、提高系统可靠性等提供保障。

产品状态：正常供应

分类： I/O产品, SRC系列产品, 产品系列, 输入/输出&附件（I/O）

型号信息

资料&下载

型号	说明
SRC8100	PROFINET 总线耦合器模块
SRC8200	EtherCAT 总线耦合器模块
SRC2116	16 通道数字量输出模块，NPN 型，24VDC，0.5A
SRC2216	16 通道数字量输出模块，PNP 型，24VDC，0.5A
SRC1116	16 通道数字量输入模块，NPN 型，24VDC，滤波 3ms
SRC1216	16 通道数字量输入模块，PNP 型，24VDC，滤波 3ms
SRC3118	8 通道模拟量电压输入模块
SRC3138	8 通道模拟量电流输入模块
SRC4018	8 通道模拟量电压输出模块
SRC4038	8 通道模拟量电流输出模块
SRC3601	1通道电能采集模块，690V，5A，5组软件采集通道
SRC3602	1通道电能采集模块，120V，5A，15组软件采集通道，PT/CT变比
SRC3603	1通道电能采集模块，690V，5A，5组软件采集通道，增加频率变化率
SRC3604	1通道电能采集模块，690V，5A，15组软件采集通道
SRC3804	4 通道热电阻、热电偶温度采集模块
SRC5001	24V 单端增量式编码器计数模块
SRC5031	5V 差分增量式编码器计数模块
SRC5041	SSI 编码器计数模块
SRC5042	2通道高速脉冲计数模块
SRC6041	RS485/RS422/RS232 网关模块
SRC6051	CANopen 网关模块
