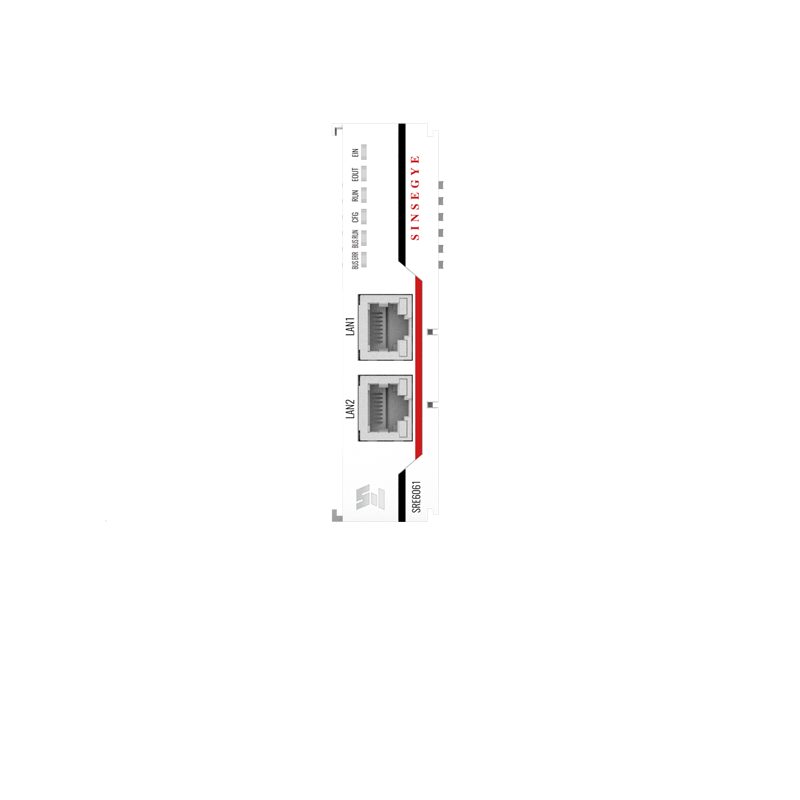

SRE6061 | 1通道 PROFINET 主站网关模块
| 型号 | SRE6061 |
| 技术规格 | |
| PROFINET 规范 | V2.3 |
| PROFINET 接口 | 双以太网 100 Mbit/s，RJ45 插头 |
| 周期数据交换 | 支持 |
| 非周期数据读、写 | 支持 |
| 诊断数据和故障读取 | 支持 |
| 最大从站个数 | 128 |
| 单个从站支持最大数据 | 1440bytes IN+1440bytes OUT |
| 最大输出数据 | 1.5Kbytes |
| 最大输入数据 | 1.5Kbytes |
| PN 从站单个轮询周期 | 可设置，允许不同从站轮询周期不同，最小周期 2ms |
| PN 网络配置文件大小 | 512Kbytes |
| IRT | 不支持 |
| MRP – Media Redundancy，介质冗余功能 | 不支持 |
| System redundancy，系统冗余 | 不支持 |
| EtherCAT 规范 | EtherCAT 从站符合 IEC 61158 12 型 （ETG.1000） |
| ESI文件 | 默认 |
| CoE | 支持 |
| 网络周期时间 | 低 至 100 μs |
| 寻址模式 | 逻辑、节点和位置 |
| 命令 | APRD, ARMW, APWR, BRD, BWR, FPRD, FPRW, FPWR, FRMW, LRD, LRW, LWR |
| 同步模式 | 自由运行 |
| 链接模式 | 双网口菊花链 |
| 隔离 | |
| 通道与总线之间 | 有 |
| 电源与总线之间 | 有 |
| 通道与电源之间 | 有 |
| 显示指示 | 电源供电绿色LED显示 |
| 系统电源诊断和警告 | 支持 |
| 工作温度 | 工作环境温度：-20~60℃，相对湿度：5%～90%（无凝露） |
| 存储温度 | -40~60 °C |
| 尺寸（长×宽×高） | 15×100×80 (mm) |
欢迎访问中科时代在线帮助平台Onlinehelp | SRE系列IO产品，这里汇聚了全方位的资源与支持，包括详尽的产品说明书、实用的帮助手册、详细的操作指引、丰富的技术文档，以及专业制作的教学视频。无论您是初次接触，还是经验丰富的用户，平台都为您提供从基础到深入的指导，帮助您快速了解产品功能与使用方法。我们致力于让您的工作更加高效便捷，同时提升您的使用体验，为您解决问题的每一步都提供可靠的支持。
离线手册（PDF）
| 中文版本v2.0.0 | 上传时间：2026.5.17 | 点击此处下载 |
| 英文版本v2.0.0 | 上传时间：2026.5.17 | 点击此处下载 |
配置文件（XML）
| 版本v2.7 | 上传时间：2025.9.4 | 点击此处下载 |
×
