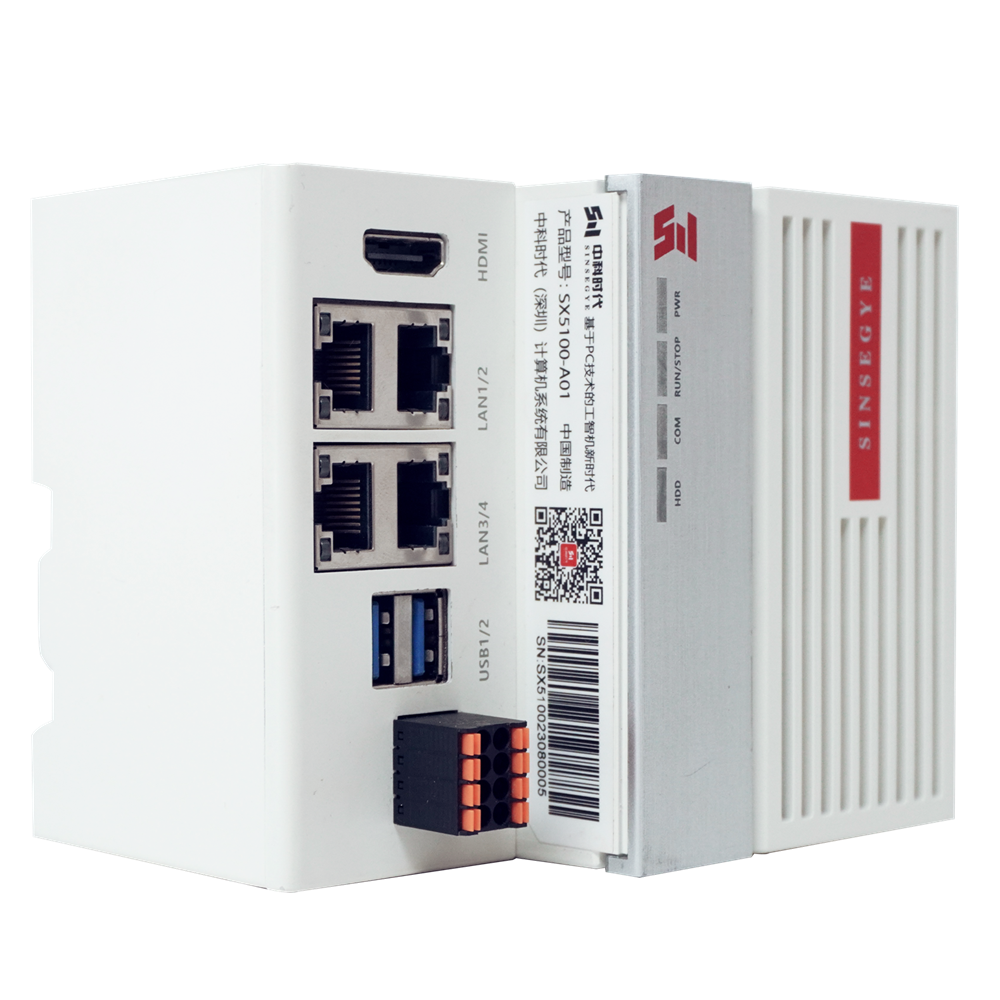

SX5100-1010 | 紧凑型工智机
加入对比栏
| SX5100-1010 | 紧凑型工智机 | ||
| 主系统 | CPU | Intel Atom® |
| 内存 | 4G | |
| 存储 | 默认128G,可扩展1T | |
| EtherCAT 从站 | 128（伺服轴或IO） | |
| 硬件接口 | 网口 | 4 |
| USB | 2 | |
| 串口 | 1*RS232/RS422/RS485 | |
| CAN | 1 | |
| HDMI | 1 | |
| 软件接口 | 编程语言 | 支持IEC61131-3 (LD/ST/CFC/SFC) |
| 程序下载 | 支持二进制目标代码和用户工程(有源、无源)下载 | |
| 程序上传 | 支持 | |
| 程序加密 | 支持用户工程、POU和目标文件加密 | |
| 控制器加密 | 支持控制器加锁/解锁 | |
| 掉电保持 | 支持 | |
| 自动添加库 | 支持 | |
| 模块供电 | 工作电压(VDC) | 20.4~28.8(-15%~+20%) |
| 额定电压(VDC) | 24 | |
| 消耗功率Pmax(W) | 45 | |
| 在线系统升级 | 支持 | |
| 桌面操作系统 | Ubuntu(默认配置) | |
| 实时时钟(保持时间) | 有(15天)，精度±60秒/月 | |
| 认证 | CE, FCC, CB, EAC, UKCA | |
| 产品系列 | 订货型号 | 描述 |
| SX21系列 | SX2133 | 4*网口，4*USB，1*RS232/RS485/RS422（软件配置），1*CAN，1*HDMI，ECAT从站：256（伺服轴或IO），USB3.0相机：4，GigE接口相机个数：6个以上，内存16G |
| SX52系列 | SX5232-1111 | 内存8G，存储默认128GECAT从站：32（伺服轴或IO）本体IO：8*DI（支持PNP/NPN），4*DO（支持PNP），4*自适应DI/DO（支持PNP） |
| SX5232-1121 | 内存8G，存储默认128GECAT从站：32（伺服轴或IO）本体IO：8*DI（支持PNP/NPN），4*DO（支持NPN），4*自适应DI/DO（支持NPN） | |
| SX5232-2112 | 内存16G ，存储默认256GECAT从站：32（伺服轴或IO）本体IO：8*DI（支持PNP/NPN），4*DO（支持PNP），4*自适应DI/DO（支持PNP） | |
| SX5232-2122 | 内存16G ，存储默认256GECAT从站：32（伺服轴或IO）本体IO：8*DI（支持PNP/NPN），4*DO（支持NPN），4*自适应DI/DO（支持NPN） | |
| SX51系列 | SX5132-1010 | 4*网口，2*USB，1*RS232/RS485/RS422（软件配置），1*CAN，1*HDMI， ECAT从站：32（伺服轴或IO），内存4G |
| SX5132-2010 | 4*网口，2*USB，1*RS232/RS485/RS422（软件配置），1*CAN，1*HDMI，ECAT从站：32（伺服轴或IO），内存8G | |
| SX5164-1010 | 4*网口，2*USB，1*RS232/RS485/RS422（软件配置），1*CAN，1*HDMI， ECAT从站：64（伺服轴或IO），内存4G | |
| SX5100-1010 | 4*网口，2*USB，1*RS232/RS485/RS422（软件配置），1*CAN，1*HDMI， ECAT从站：128（伺服轴或IO）,内存4G | |
| SX5100-2010 | 4*网口，2*USB，1*RS232/RS485/RS422（软件配置），1*CAN，1*HDMI，ECAT从站：128（伺服轴或IO），内存8G | |
| SX58系列 | SX5820-0001 | 主频1.4GHz2*网口，2*USB，1*RS232/485/422（软件配置），1*CAN，1*HDMI， ECAT从站：32（伺服轴或IO） |
| SX5820-0002 | 主频2.0GHz2*网口，2*USB，1*RS232/485/422（软件配置），1*CAN，1*HDMI， ECAT从站：64（伺服轴或IO） |
