SC系列IO产品

产品分类

SC系列IO产品

中科时代推出了基于PC和EtherCAT总线技术的SC系列超紧凑插拔式IO模块。该系列模块设计紧凑，能够直接安装在电路板上，电路板根据应用场景设计为专用信号分配板，用于将信号和电源分配给各类IO模块，从而实现与其他设备模块的灵活连接。

SC系列IO模块具备多项优势：超紧凑的外形设计、灵活多样的布局，以及多重安全保障措施（如防错插设计，将传统人工单线接线替换为预制电缆线束等）。模块可直接连接RJ45接口，无需额外耦合器，采用信号分配板与预制线束的创新设计，显著简化了I/O系统的接线工作，有效提升设备的装机效率，降低接线错误的风险，节省大量时间与人工成本。

SC系列IO模块包含供电与占位模块、数字量输入模块、数字量输出模块、模拟量输入模块、模拟量输出模块等系列，每个子系列模块又包含了多种不同功能规格的模块。将不同SC系列IO模块的组合可用于实现复杂的自动化应用。

SC 系列模块使用无需额外耦合器，在保留现有市面产品同样信号类型、数量情况下，对模块尺寸进行了最大程度的压缩。通过定制信号分配板和预制线束，可实现超紧凑模块安装和快速接线，有效提高电气柜空间利用率和接线效率，并防止接线错误。另外，可通过额外预制模组架以实现传统 DIN 导轨安装模式，可用于逻辑控制、总线数据采集、分布式控制、分布式监控、工业机器人、数控机床等领域。

产品概览

参数

尺寸图

手册/说明

设计文件

证书

产品概览

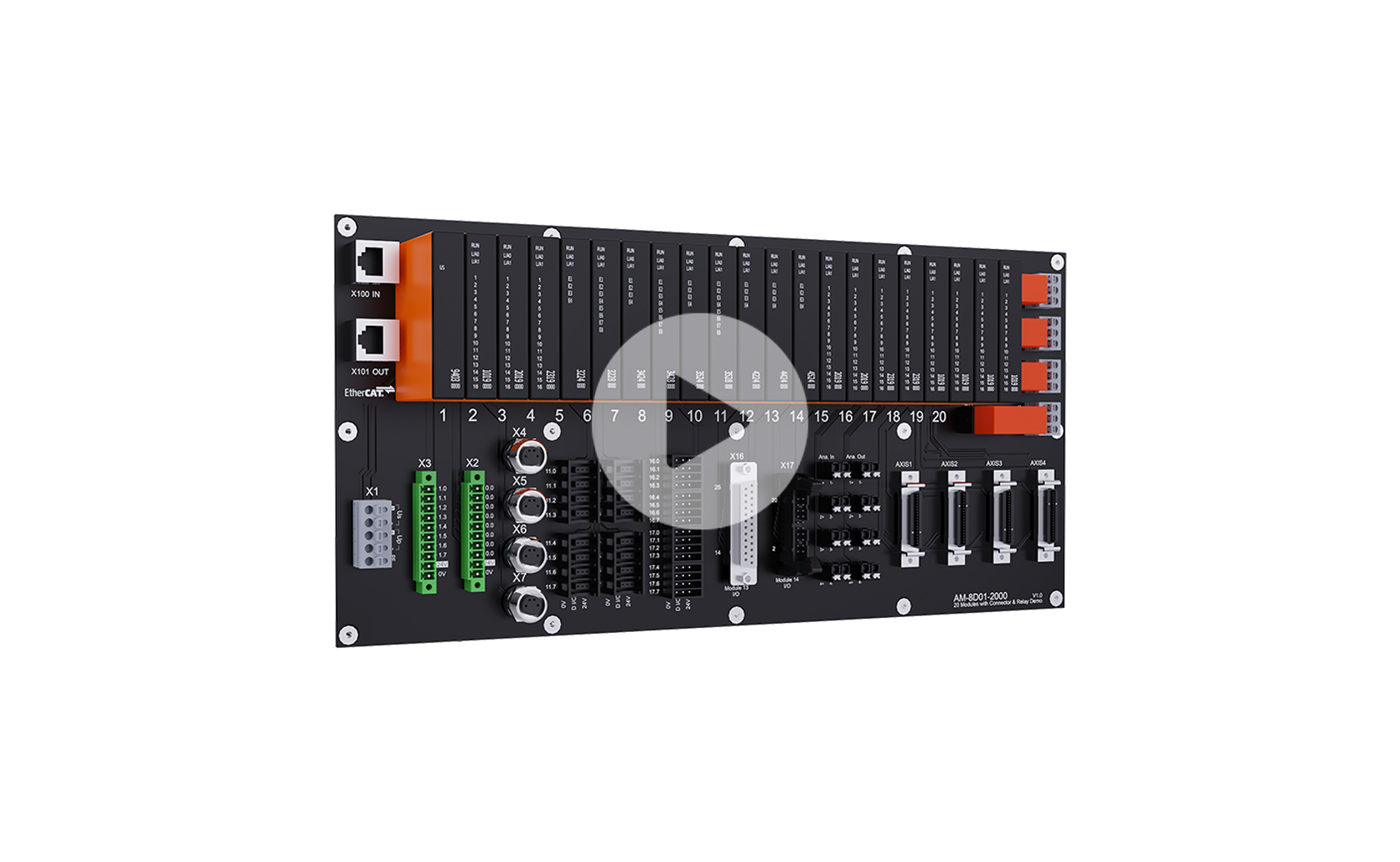

点击此处，观看SC系列IO产品视频

参数

型号	描述	规格
SC1116	16通道数字量输入模块，NPN型，24VDC，滤波3ms	16通道数字量输入，支持NPN输入、24VDC，带模块诊断功能。
SC1216	16通道数字量输入模块，PNP型，24VDC，滤波3ms	16通道数字量输入，支持PNP输入、24VDC，带模块诊断功能。
SC2116	16通道数字量输出模块，NPN型，24VDC，0.5A	16通道数字量输出，晶体管NPN型，额定24VDC/0.5A(短路保护)。
SC2216	16通道数字量输出模块，PNP型，24VDC，0.5A	16通道数字量输出，晶体管PNP型，额定24VDC/0.5A(短路保护)。
SC3228	8通道模拟量电压输入模块，Single input，±10V，16 bit	信号电压-10V-+10V，16位分辨率，输入滤波截止频率10KHz，支持SM与DC同步切换。
SC3234	4通道模拟量电流输入模块，0mA-20mA，16 bit	信号电源0mA-20mA，16位分辨率，输入滤波截止频率10KHz，支持SM与DC同步切换。
SC3238	8通道模拟量电流输入模块，0mA-20mA，16 bit	信号电源0mA-20mA，16位分辨率，输入滤波截止频率10KHz，支持SM与DC同步切换。
SC3244	4通道模拟量电流输入模块，4mA-20mA， 16 bit	信号电源4mA-20mA，16位分辨率，输入滤波截止频率10KHz，支持SM与DC同步切换。
SC3248	8通道模拟量电流输入模块，4mA-20mA，16 bit	信号电源4mA-20mA，16位分辨率，输入滤波截止频率10KHz，支持SM与DC同步切换。
SC3258	8通道模拟量电压输入模块，differential input， 0-10V，16	信号电压0-+10V，6位分辨率，输入滤波截止频率10KHz，支持SM与DC同步切换。
SC4244	4通道模拟量电流输出模块，4mA-20mA，16 bit	4通道4.20mA模拟量电流输出模块，16位分辨率，所有的输出通道具有共同的地电位，输出级由24V电源供电。
SC4224	4通道模拟量电压输出模块，-10V-+10V，16 bit	4通道±10V模拟量电压输出模块，16位分辨率，所有的输出通道具有共同的地电位，输出级由24V电源供电。
SC4234	4通道模拟量电流输出模块，0mA-20mA，16 bit	4通道0.20mA模拟量电流输出模块，16位分辨率，所有的输出通道具有共同的地电位，输出级由24V电源供电。
SC3274	4通道热电阻输入模块，16 bit	具有4路输入接口和16位分辨率，用于热电阻温度采集，可以同时接入4路的3线传感器，支持PT100、PT1000、NI100三种类型传感器。
SC3284	4通道热电偶输入模块，16 bit	具有4路输入接口和16位分辨率，用于热电偶温度采集。
SC9001	电源模块	输入电压24VDC(-15%/+20%)，短路保护功能，额定输出电流3A，短路保护电流4A。
SC9100	占位模块	/
SC3208	4通道模拟量电压输入模块，4通道电流输入模块	/
SC5032	2通道5V差分输入计数模块	具有2路5V差分编码器信号输入接口，具有2个编码器的锁存接口、2路编码器信号的接入口、脉冲输入的指示灯和锁存信号指示灯。
SC6011	1通道RS485通信模块	1个RS485接口，支持Modbus RTU，波特率最快115.2Kbps。
SC6021	1通道RS232通信模块	1个RS232接口，支持Modbus RTU，波特率最快115.2Kbps。
SC6031	1通道RS422通信模块	1个RS422接口，支持Modbus RTU，波特率最快115.2Kbps。
SC6042	2通道Modbus TCP通信模块	2个以太网接口，支持Modbus TCP，可配置32个命令。
SC6072	2通道EIP通信模块	2个以太网接口，支持EtherNet/IP，可配置4个Adapter。
SC6081	1通道DeviceNet通信模块	1个DeviceNet接口，支持DeviceNet，波特率支持125，250，500可配置32个从站。
