再生电阻

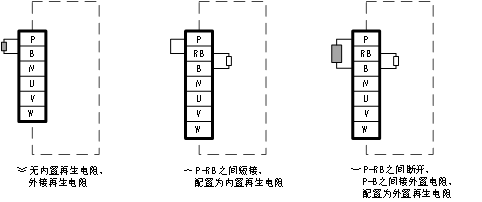

再生电阻接线
- 无内置再生电阻的机型，外置再生电阻接入到P-B之间；
- 请勿将再生电阻接到母线P、N之间，否则会导致驱动器损坏和引发火灾；
- 内置再生电阻的机型，使用内置电阻时，需将P-RB端子短接；使用外置电阻时，去掉P-RB之间的短接线，将外置电阻接于P-B之间；
- 需要使用外接再生电阻的场合，请参考2.5.3章节选择合适的电阻，请勿小于表2-6允许的外接最小电阻值，否则可能导致损坏驱动器；
- 伺服使用前，请确认已正确设置外接再生电阻相关参数：P02.34（再生电阻选择）、P02.39（外置再生电阻功率）、P02.40（外置再生电阻阻值）。
再生电阻规格说明
| 伺服驱动器额定电压、电流 |
内部再生电阻规格 |
外接最小电阻值 |
电容最大可吸收制动能量/Ec |
| 电阻值 |
电阻功率 |
可处理功率/Pr |
| 单/三相220V |
1.6A |
- |
- |
- |
50Ω |
10J |
| 2.8A |
- |
- |
- |
45Ω |
15J |
| 5.5A |
50Ω |
50W |
25W |
40Ω |
23J |
| 7.6A |
25Ω |
80W |
40W |
20Ω |
32J |
| 12.0A |
25Ω |
80W |
40W |
15Ω |
47J |
| 14.0A |
25Ω |
80W |
40W |
15Ω |
57J |
| 三相220V |
18.0A |
20Ω |
100W |
50W |
10Ω |
64J |
| 22.0A |
20Ω |
100W |
50W |
10Ω |
71J |
| 27.0A |
20Ω |
100W |
50W |
10Ω |
95J |
| 三相380V |
5.4A |
100Ω |
80W |
40W |
60Ω |
39J |
| 8.4A |
50Ω |
80W |
40W |
45Ω |
57J |
| 12.0A |
50Ω |
80W |
40W |
45Ω |
57J |
| 17.0A |
35Ω |
100W |
50W |
35Ω |
114J |
| 21.0A |
35Ω |
100W |
50W |
25Ω |
114J |
| 26.0A |
35Ω |
100W |
50W |
25Ω |
114J |
| 30.0A |
35Ω |
100W |
50W |
25Ω |
137J |
