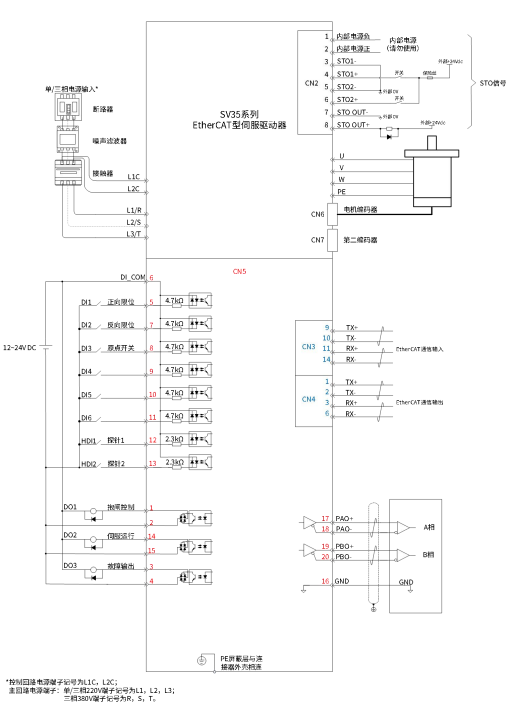

总体配线图
总体配线图
内部
2
4V
电源范围
2
0
~
28V
,最大工作电流
2
00mA。
DI输入电源
需
外接,
供电电压
范围
DC12
~
24V
,最高不超过
30VDC。
高速/低速脉冲口接线请选用双绞屏蔽线,屏蔽层必须两端接PE,GND与上位机信号地可靠连接。
DO输出电源
需
外接,电源范围
5-24V。DO端口最大允许电压DC30V,最大允许电流50mA
。
编码器分频输出线缆请选用双绞屏蔽线,屏蔽层必须两端接PE,GND与上位机信号地可靠连接。
