系统配线说明

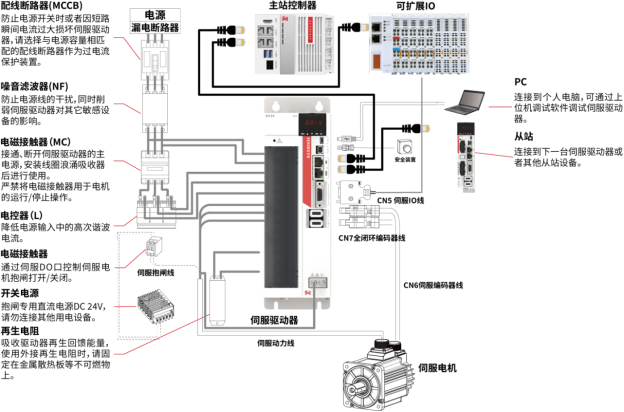

SIZE A系统配线图

• 单相电源输入时，功率电可选接L1、L2、L3端子中的任意两个；

• 请在电源和主电源端子之间使用带漏电保护的断路器和噪声滤波器；

• 抱闸电源的电压、功率需符合电机抱闸参数要求；

• SIZE A无内置再生电阻，需要使用外接再生电阻的场合，请选择合适的电阻，请勿小于允许的外接最小电阻值，否则可能导致损坏驱动器。

• CN3为EtherCAT通信输入，连接控制器或上一台伺服；CN4为EtherCAT通信输出，连接下一台伺服。

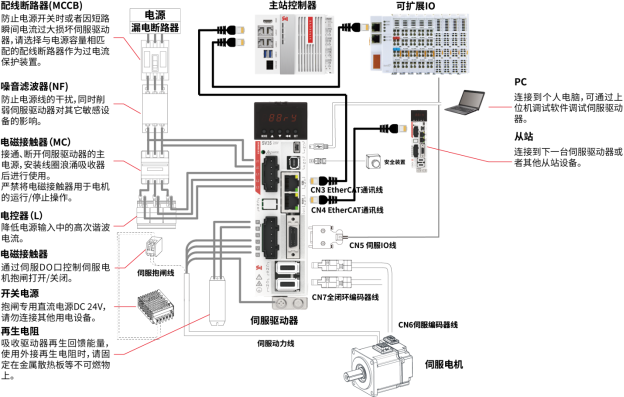

SIZE B系统配线图

• 单相电源输入时，功率电可选接L1、L2、L3端子中的任意两个；

• 请在电源和主电源端子之间使用带漏电保护的断路器和噪声滤波器；

• 抱闸电源的电压、功率需符合电机抱闸参数要求；

• SIZE B有内置再生电阻，需要使用外接再生电阻的场合，请选择合适的电阻，请勿小于允许的外接最小电阻值，否则可能导致损坏驱动器，拆掉P与RB短接片，接在P与B两端。

• CN3为EtherCAT通信输入，连接控制器或上一台伺服；CN4为EtherCAT通信输出，连接下一台伺服。

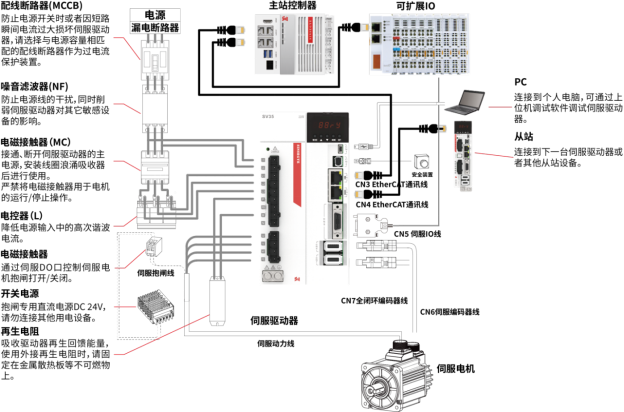

SIZE C系统配线图

• SIZE C有220VAC和380VAC两种机型，请根据实际的型号规格选择供电电压，错误的供电方式会导致驱动器损坏；
• 单相电源输入时，功率电可选接L1、L2、L3端子中的任意两个；
• 请在电源和主电源端子之间使用带漏电保护的断路器和噪声滤波器；
• 抱闸电源的电压、功率需符合电机抱闸参数要求；
• SIZE C有内置再生电阻，需要使用外接再生电阻的场合，请选择合适的电阻，请勿小于允许的外接最小电阻值，否则可能导致损坏驱动器，拆掉P与RB短接片，接在P与B两端。
• CN3为EtherCAT通信输入，连接控制器或上一台伺服；CN4为EtherCAT通信输出，连接下一台伺服。

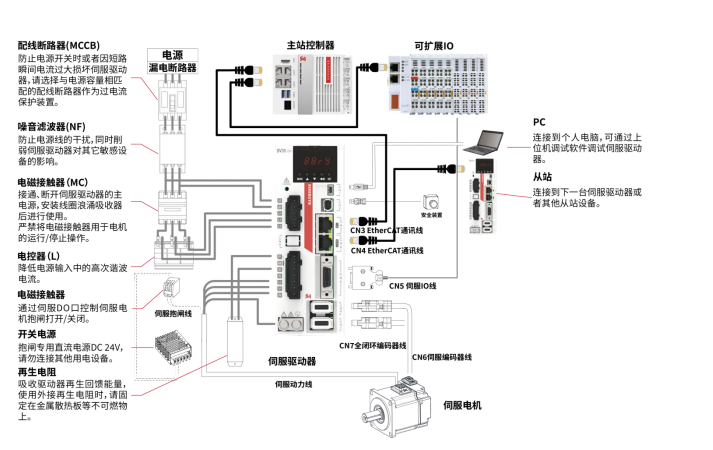

SIZE D系统配线图

• 请在电源和主电源端子之间使用带漏电保护的断路器和噪声滤波器；

• 抱闸电源的电压、功率需符合电机抱闸参数要求；

• SIZE D有内置再生电阻，需要使用外接再生电阻的场合，请选择合适的电阻，请勿小于允许的外接最小电阻值，否则可能导致损坏驱动器，拆掉P与RB短接片，接在P与B两端。

• CN3为EtherCAT通信输入，连接控制器或上一台伺服；CN4为EtherCAT通信输出，连接下一台伺服。
