噪声滤波器

噪声滤波器使用

为防止电源线的干扰，同时削弱伺服驱动器对其它敏感设备的影响。在噪声滤波器的选用、安装、配线时，请遵循以下指导原则：

• 请根据输入电流大小选用相应的噪声滤波器；
• 请将噪声滤波器输入与输出配线分开布置，勿将两者布置在同一管道内或捆扎在一起；
• 将噪声滤波器的接地线与其输出电源线分开布置；
• 噪声滤波器需使用单点接地，接地线尽量使用短而粗的线缆；
• 当噪声滤波器与伺服驱动器安装在一个控制柜内时，建议将滤波器与伺服驱动器固定在同一金属板上，保证接触部分导电且搭接良好，并对金属板进行接地处理；
• 滤波器安装时滤波器与驱动器之间的连接线缆必须尽可能短，应小于30cm。同时保证滤波器与驱动器连接至同一接地参考面上，要保证滤波器的可靠接地，否则无法达到滤波器的滤波效果；

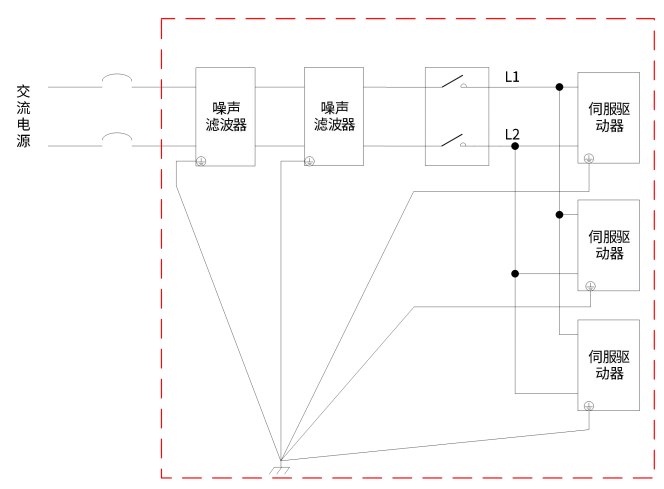

• 使用多台驱动器，在电源部共用一台噪声滤波器时，请咨询噪声滤波器厂家。如噪声达到界限时，将2个串联使用效果更佳（如上图所示）。
