ST51xx | InstaBend折弯控制系统

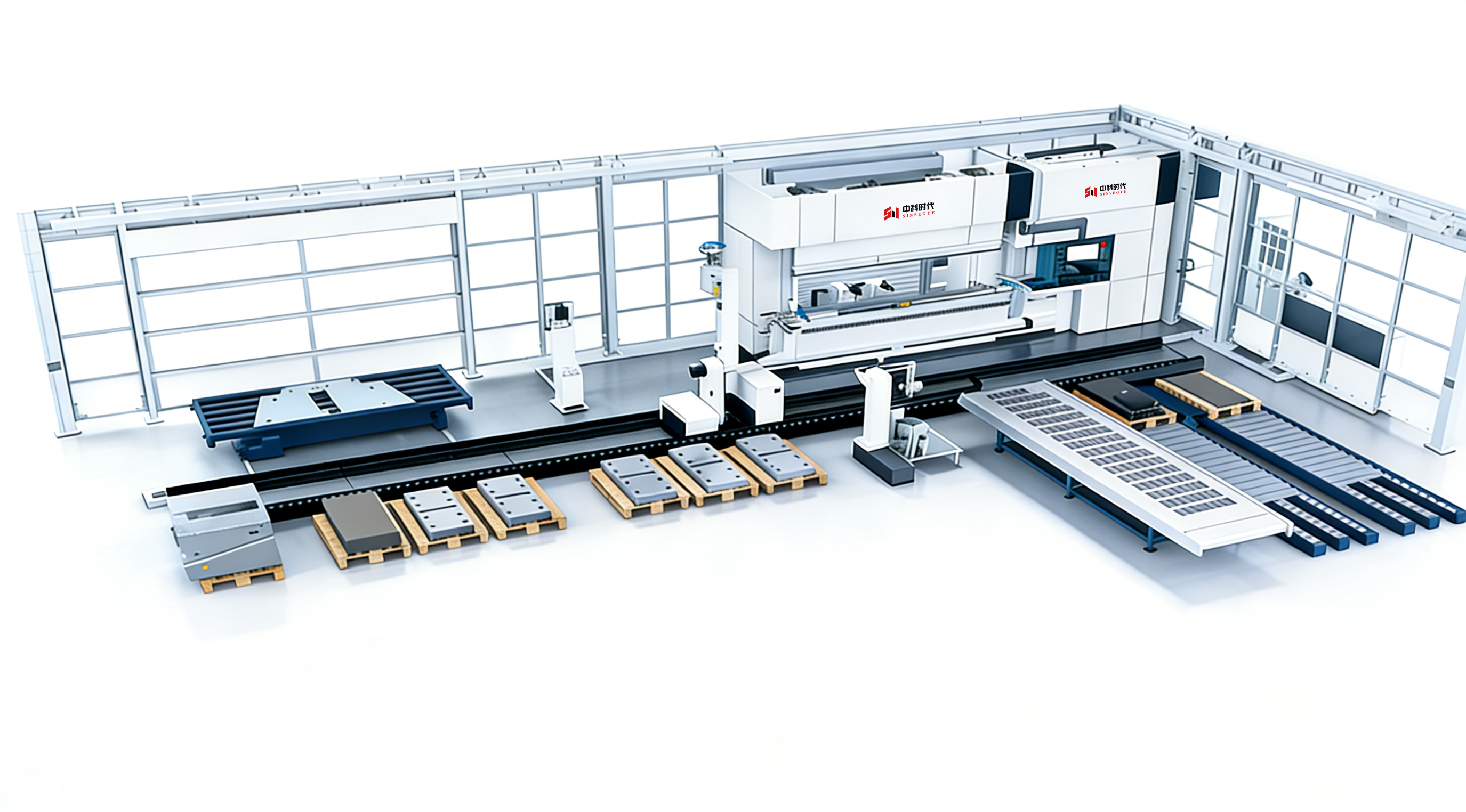

中科时代智能折弯中心
SINSEGYE Intelligent Bending Center
Digital Twin
Unified Platform
四层统一架构，让折弯中心从单机走向产线
从工厂管理到设备执行，全栈打通，统一指挥核心调度折弯机、机器人与视觉系统。
工厂管理层
MES / 云平台 / 黑灯工厂管理系统，承载生产调度、远程监控、数据分析与无人值守。
统一控制层
折弯机主控制器作为统一指挥核心，统管折弯逻辑、机器人轨迹、视觉定位、刀具管理与安全协同。
实时通信层
基于 EtherCAT 实时工业以太网，统一时钟、微秒级同步，为多轴协同提供确定性通信底座。
设备执行层
折弯机与机器人、视觉系统协同执行，2D/3D 视觉相机与自适应夹爪让柔性生产成为可能。
六大核心能力，重塑金属加工的智能化路径
从实时协同到柔性扩展，每一项能力都来自真实的产线验证。
实时性
统一管控平台与共享内存机制，实现微秒级协同，满足高速折弯对响应节拍的严苛要求。
少示教
3D 折弯模拟与数字孪生，大幅减少现场示教工作，缩短调试周期、降低对老师傅经验的依赖。
易集成
统一平台与功能模块化设计，降低系统集成复杂度，让折弯单元快速并入现有产线。
易扩展
软硬件解耦架构，支持柔性产线快速重构，新增工位、机器人或视觉模块无需推倒重来。
高安全
统一安全链与分级联锁机制，从光幕、门禁到工艺限位，实现全周期闭环管控。
控成本
单元按需架构与功能模块复用，显著降低硬件采购与长期运维投入，TCO 更可控。
5 大子系统，构成完整闭环
从控制、驱动、安全到精度检测，每一个模块都为产线级折弯而生。

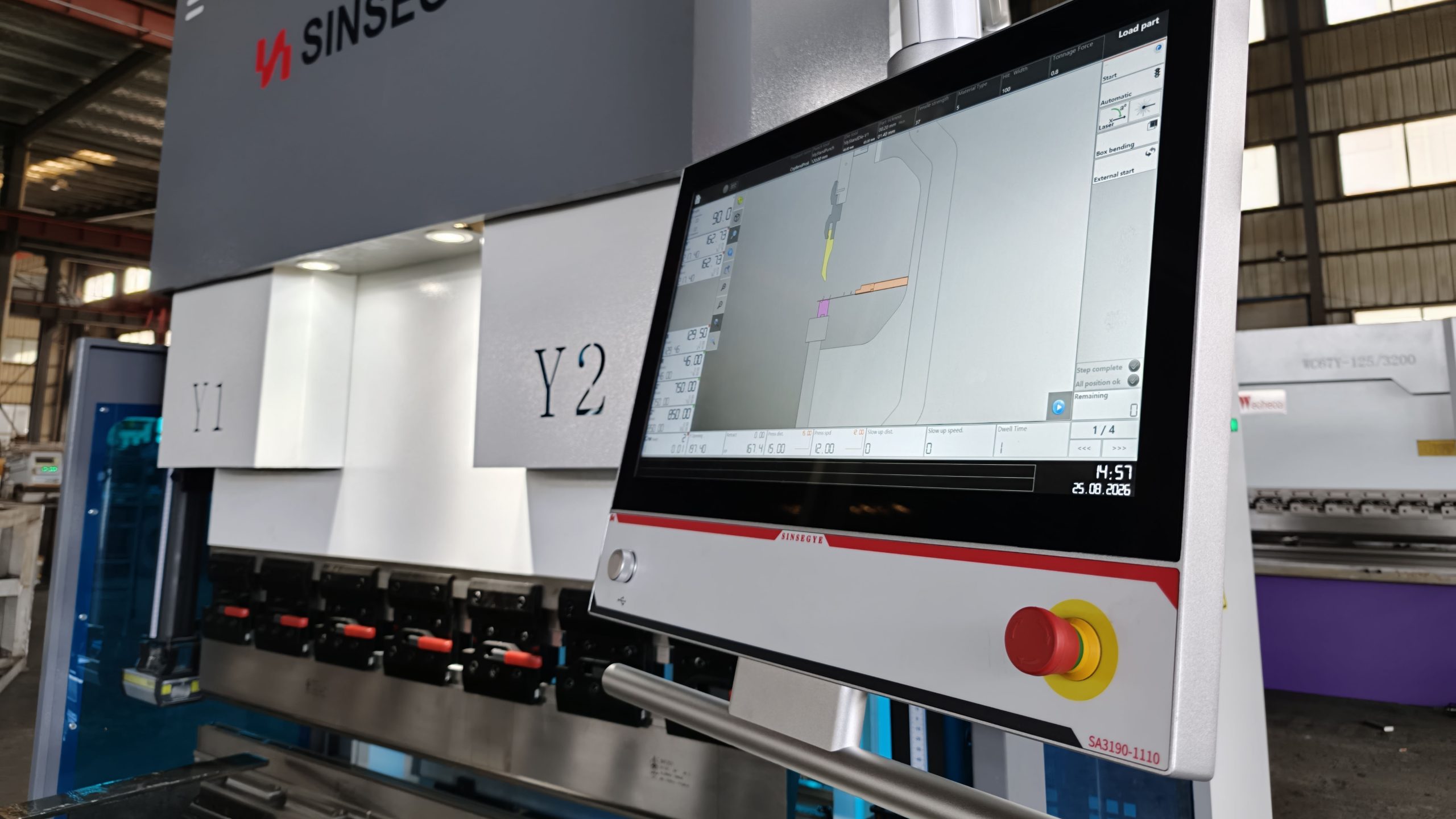

SA3 系列面板型 PC
SA Series Panel PC · 四合一融合架构，让复杂回归简单
中科时代 SA 系列面板型 PC，融合控制、显示、人机操作功能，是高度集成的工业一体化终端。融合微软秒级硬实时工智机技术与自研 MetaOS 双域操作系统，采用悬臂式设计，实现算控一体，让工业控制更高效、更稳定、更灵活。
- 四合一融合架构：一台替代"触摸屏 + PLC + 运动控制卡 + 视觉盒子"
- 工业级坚固品质：全铝镁合金一体成型，前面板 IP65 防护等级
- 悬臂灵活适配：360° 自由悬停，一人可覆盖多工位
- 全场景高效赋能：集成实时控制、运动控制、智慧视觉、边缘计算
- 全栈自研核心：自研 MetaOS 双域操作系统 + MetaFacture 开发环境
- 支持 IEC 61131-3 语言与视觉算法二次开发
- 型号覆盖：SA3190-1110（19"） / SA3215-1110（21.5"）
- 应用场景：金属加工、包装机械、3C 电子、半导体、新能源
折弯机数控系统
Bending Machine CNC System · InstaBend Software
作为整套方案的控制中枢，InstaBend 提供从零件建模到工艺执行的全流程图形化能力，并支持复杂多轴联动与高精度闭环控制。
- 直接导入 SolidWorks / Solid Edge / Inventor 零件模型
- 支持 IGES、STEP 三维零件的导入与展开
- 基于材料、机床与模具属性的自动/手动模具选择
- 带碰撞检测的自动与手动折弯顺序规划
- 全轴图形化控制的自动/手动挡料定位
- 3D 折弯工艺仿真与集成角度检测
- 支持多轴（X1 / X2 / Y1 / Y2 / R1 / R2 / Z1 / Z2）
- Y1 / Y2 闭环精确位置控制

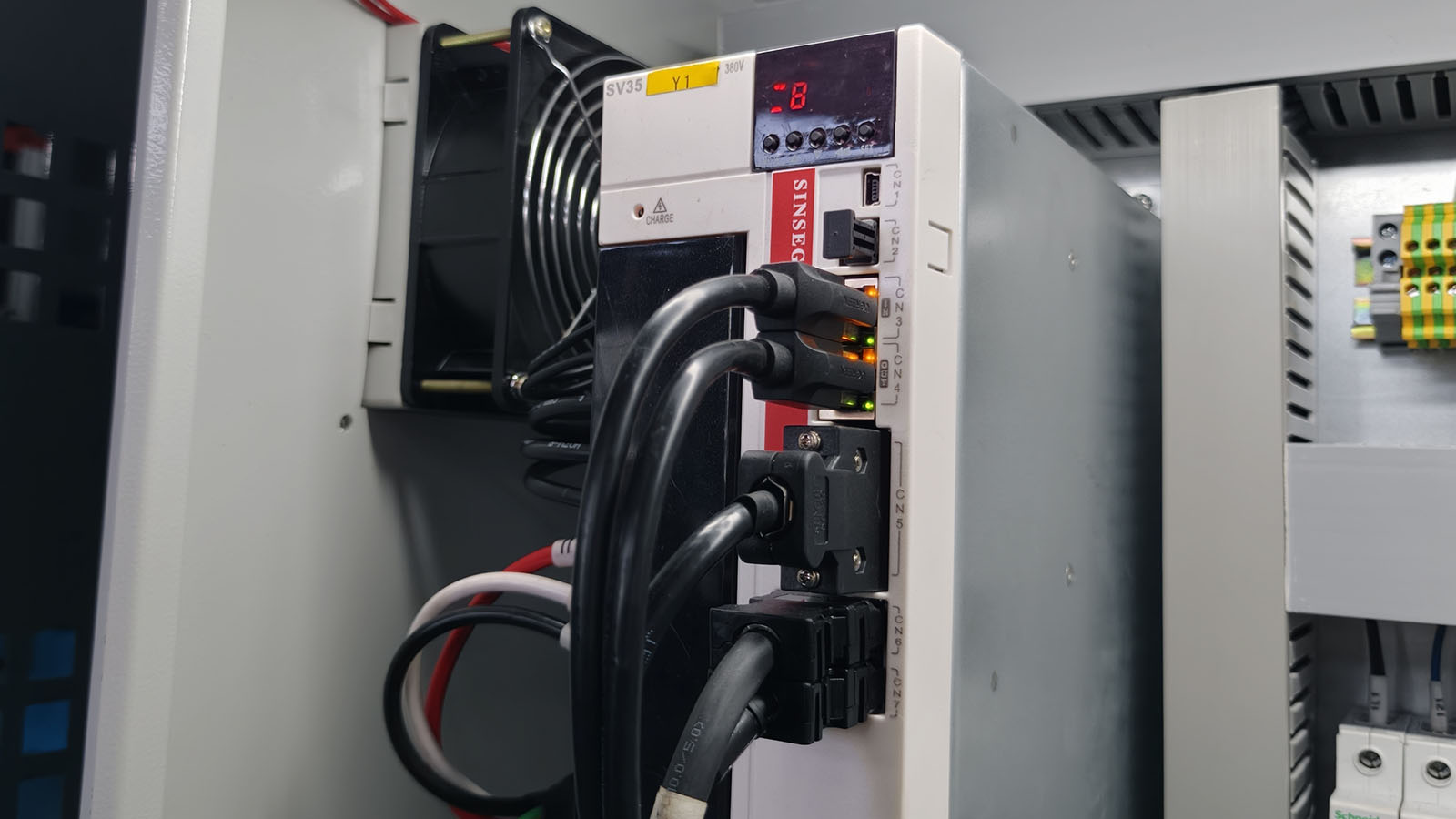

伺服系统
Servo System · 100 W – 11 kW
新一代高性能伺服驱动器，可实现亚微米级位置控制精度，显著提升工业自动化设备的精度、速度与稳定性。
- 支持脉冲控制、RS485、EtherCAT、Profinet 等通信协议
- "光速"响应 + 纳米级精度，频繁启停依旧稳定
- 低速大扭矩，应对厚板与高强度材料
- 较传统液压系统节能 35% 以上，无油污染
- IP67 防护等级，无惧油雾粉尘车间
- 全闭环智能控制，与数控系统深度集成

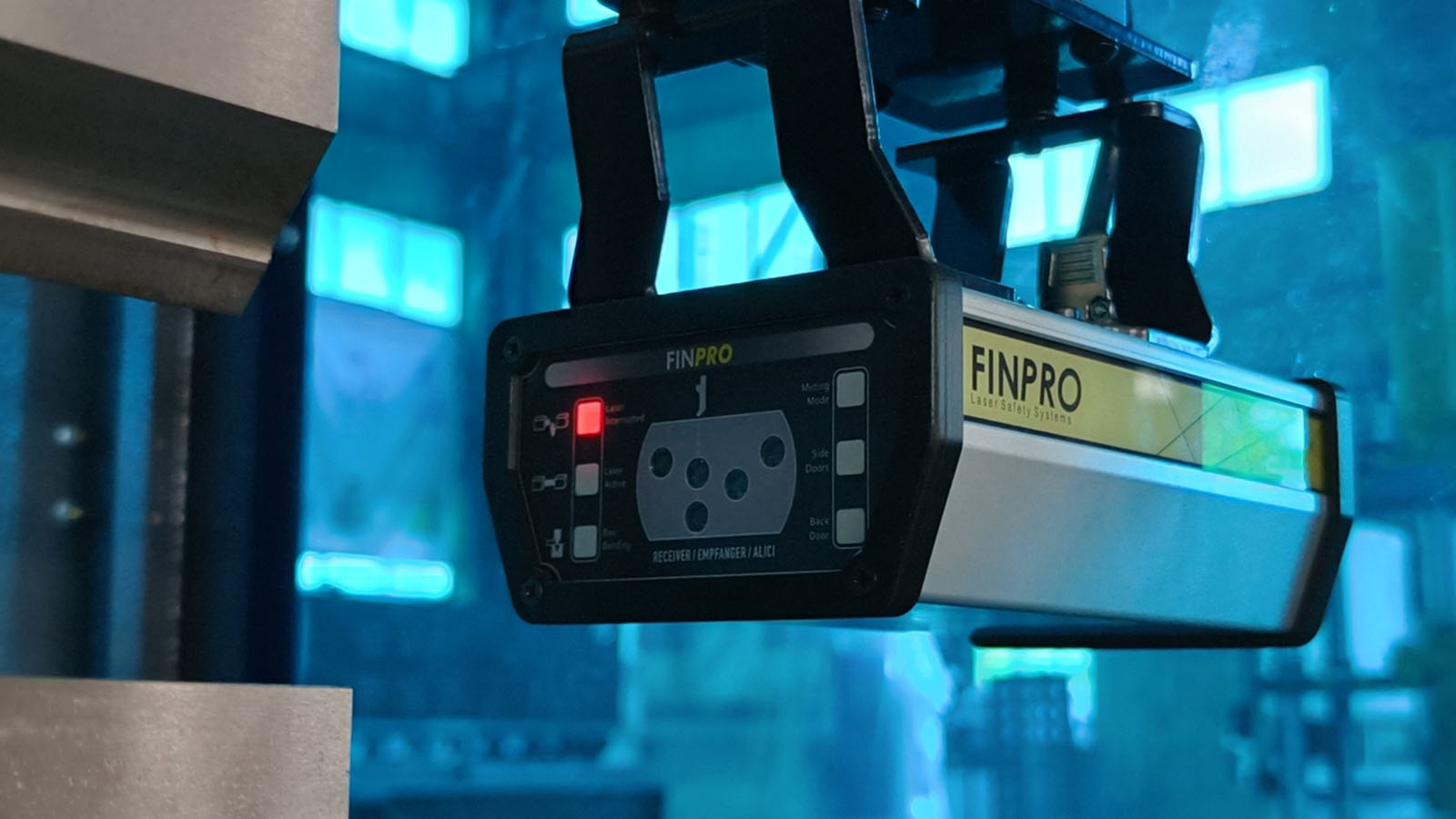

压手保护 · FinPro
Laser Safety Monitoring
结构紧凑、精密设计的安全保护系统，专为折弯机操作而打造，在保障操作人员最大安全等级的同时不牺牲生产效率。
- 超短 10 mm 屏蔽点，提升加工节拍与生产效率
- 安全防护距离折弯线仅 18 mm，贴合小型工件
- 内置磁性吸附装置，快速简易安装
- 五点光学传感器 + 颜色编码状态指示灯
- 支持屏蔽模式、激光激活/中断、箱体折弯、门禁监控

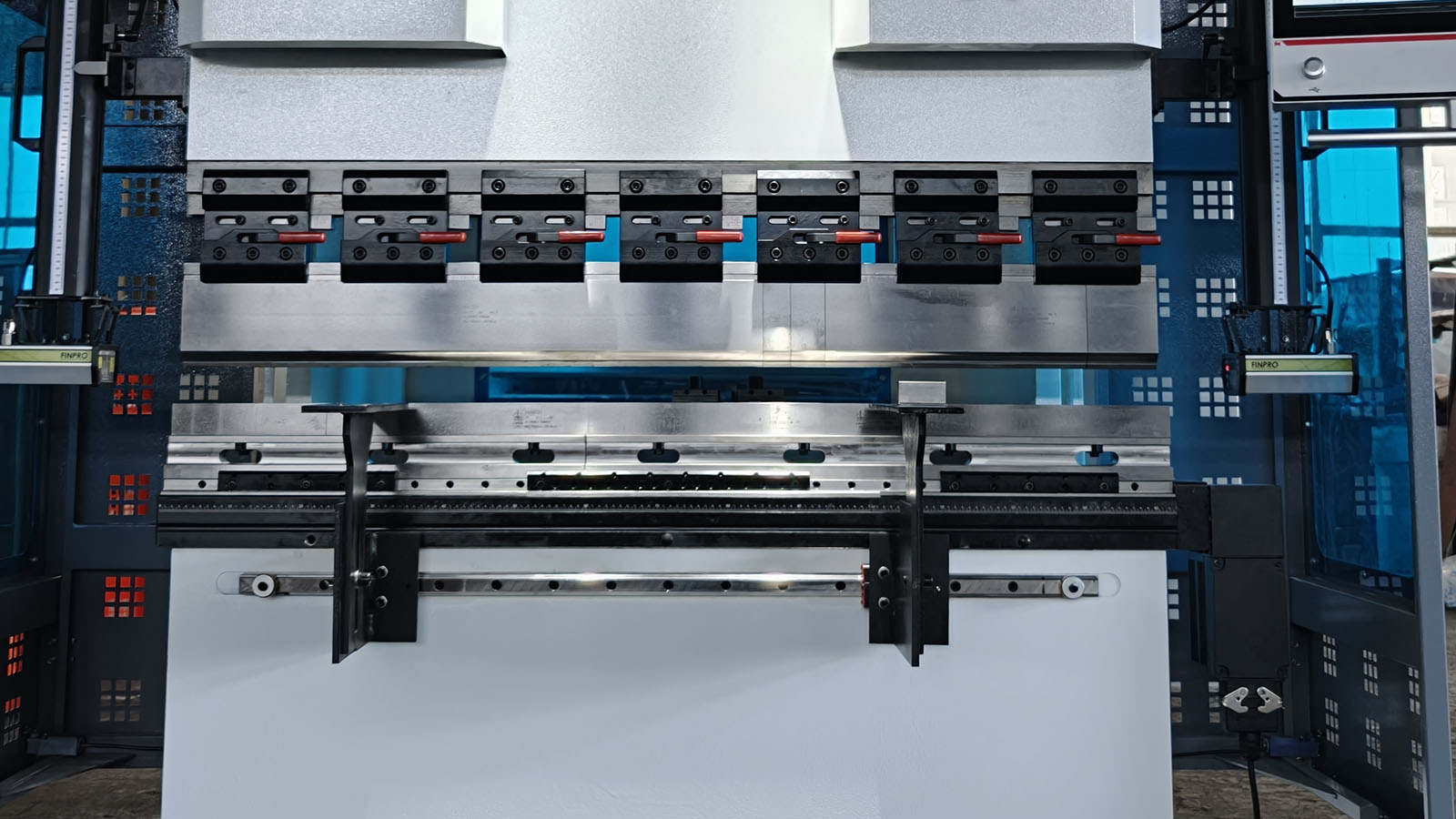

激光角度测量系统 · AMS
3D Angle Measurement System
钣金折弯中的 3D 角度测量系统，可实时重新调整工艺，最大限度减少故障部件的产生。
- 独立系统，无需外部计算装置，部署便捷
- 无需校准，精度高达 ±0.05°
- 适用于钢、金属和漆/亮面材料
- 高功率蓝色激光器，扫描频率高达 400 Hz
- 对 100,000 Lux 环境光不敏感，工业级 IP67
- 便携式安装套件（PMK）+ 安装检测工具（MDT）
×
